По назначению КТПСН изготавливаются двух видов:
Подстанции имеют большой спектр схем главных и вспомогательных цепей для вводов рабочего и резервного питания, секционирования и для управления подстанций как с блочного, так и с резервного щита управления.
КТПСН для электроприёмников 1-й категории и особой группы 1-й категории состоят из двух силовых трансформаторов, шкафов (ввода, отходящих линий, управления) и одного или двух шкафов аварийных вводов осуществляющих подвод питания от аварийного источника – комплектной автоматизированной станции или энергосистемы.
Комплектные трансформаторные подстанции КТПСН изготавливаются мощностью 250, 400, 630, 1000 и 1600 кВА на напряжение 6(10)/0,4 кВ одно- и двухтрансформаторные с вводами или без вводов от аварийного источника электропитания. Цепи управления, сигнализации, защиты и автоматики КТПСН выполняются на электромеханических реле или с защитой и автоматикой, выполненной на микропроцессорных блоках типа БРМЗ-0,4.
Схемы вспомогательных цепей скомпонованы в типовые релейные блоки и предусматривают управление выключателями ввода от трансформатора, секционными выключателями и выключателями отходящих линий, защиту рабочих и резервных силовых трансформаторов, защиту линий, АВР, сигнализацию, измерение напряжения на сборных шинах.
Наименование параметра | Значение параметров РУНН в зависимости от типа КТПСН | ||||
Мощность силового трансформатора, кВА | 400 | 630 | 1000 | 1600 | 2500 |
Номинальное напряжение на стороне НН, кВ | 0,4; 0,66 | 0,4; 0,66 | 0,4; 0,66 | 0,4; 0,66 | 0,4; 0,66 |
Номинальный ток сборных шин, А | 780 | 1250 | 1950 | 3000 | 4800 |
Ток термической стойкости сборных шин в течении 1 с на стороне НН, кА | 20 | 25 | 25 | 31,5 | 40 |
Ток электродинамической стойкости сборных шин на стороне НН, кА | 30 | 50 | 50 | 70 | 100 |
Номинальные токи отходящих линий, А |
100 160 250 |
160 200 250 320 400 |
160 200 250 320 400 630 800 1000 |
250 400 630 800 1000 1600 |
400 630 800 1000 1600 |
Масса, кг | В зависимости от заказа по набору шкафов РУСН-0,4 КТП |
Таблица 2 - Классификация исполнений РУНН КТП
Признаки классификации РУСН-0,4 в составе КТП | Исполнение |
по типу силового трансформатора |
с масляным трансформатором; с сухим трансформатором |
по способу выполнения нейтрали трансформатора на стороне НН |
с глухозаземленной нейтралью; с изолированной нейтралью |
по взаимному расположению изделий | однорядное; двухрядное |
по числу применяемых силовых трансформаторов |
с одним трансформатором; с двумя трансформаторами |
по наличию изоляции шин |
с изолированными шинами; с неизолированными шинами |
по выполнению выводов (шинами, кабелями) | вывод вверх; вывод вниз |
по способу установки автоматических выключателей | с выдвижными выключателями |

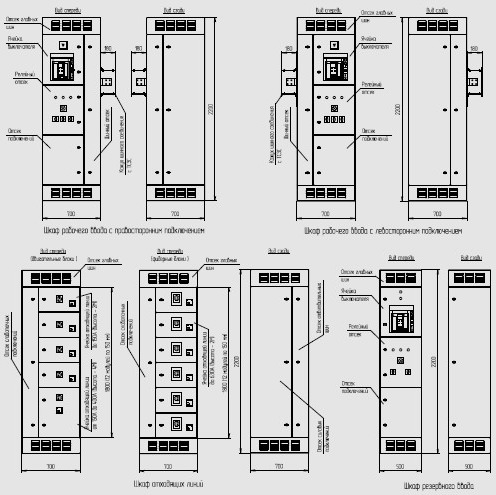

по назначению шкафов РУСН-0,4 КТП |
вводные - В; линейные - Л;секционный - С;общесекционных устройств - ОУ;управления - У |
- шкафа ввода - 2 шт.;
- шкафа аварийного ввода - 1 или 2 шт. (по заказу);
- секционного шкафа - 1 шт.;
- шкафа отходящих линий - от 3 до 10 шт. (по заказу);
- шкафа общесекционных устройств - 1 шт.;
- шинного моста (силовой трансформатор - шкаф ввода) - 2 шт.;
- шинного моста (для двухрядной КТПСН) - 1 шт.;
- шкафа управления - 1 шт.;
- панели сигнализации - 1 шт. (по заказу).
В двухрядных подстанциях для электрического и механического соединений установлен шинный мост.Расстояние между фасадами противоположных секций (в зависимости от заказа 1800, 2300, 2800 мм).
КТПСН комплектуются силовыми масляными или сухими трансформаторами. В качестве вводных и секционного автоматов в КТП могут устанавливаться выключатели серий ВА5Х-41, ВА5Х-43, Masterpact (Schneider-Electric) и SACE Emax (ABB), на отходящих линиях могут устанавливаться выключатели ВА5Х-41, ВА5Х-39, ВА5Х-35, А3700, Compact NS (Schneider-Electric), SACE Tmax (ABB).
